Hệ thống MEP gồm những gì? Hướng dẫn A–Z chuẩn dự án
Hệ thống MEP gồm những gì và vì sao quyết định “sức khỏe” của công trình? Hệ thống HVAC, điện nặng, điện nhẹ, cấp thoát nước, PCCC phối hợp thế nào để không đội chi phí?
MEP là gì? Vì sao quyết định “sức khỏe” của công trình
Hệ thống MEP là hệ thống kỹ thuật cơ bản trong mọi công trình xây dựng, bao gồm phần cơ khí (Mechanical), phần điện (Electrical) và phần cấp thoát nước (Plumbing).
Tại sao hệ thống này được xem là quyết định “sức khỏe” của công trình? Vì:
- Nếu hệ thống MEP được thiết kế và thi công tốt thì công trình vận hành ổn định, tiết kiệm năng lượng, tạo môi trường sinh hoạt và làm việc tốt.
- Ngược lại, nếu hệ thống MEP yếu – thiết kế kém – lắp đặt không chuẩn sẽ dẫn tới chi phí vận hành cao, rủi ro kỹ thuật (ngập, cháy, điện gặp sự cố), thậm chí ảnh hưởng tới hiệu quả đầu tư lâu dài.
- Hệ thống MEP còn là phần chiếm tỷ lệ lớn trong tổng khối lượng và chi phí của công trình (ví dụ: phần điện có thể chiếm tới 45-65% hoặc hơn).
Như vậy, chủ đầu tư, tư vấn thiết kế, kỹ sư thi công cần xem hệ thống MEP như một phần không thể bỏ qua để đảm bảo “sức khỏe” toàn diện của công trình.
Hệ thống MEP gồm những gì?
Dưới đây là các hạng mục chính của hệ thống MEP theo thực tiễn dự án; mỗi hạng mục được phân tích rõ về chức năng, thành phần và điểm thiết kế cần lưu ý.

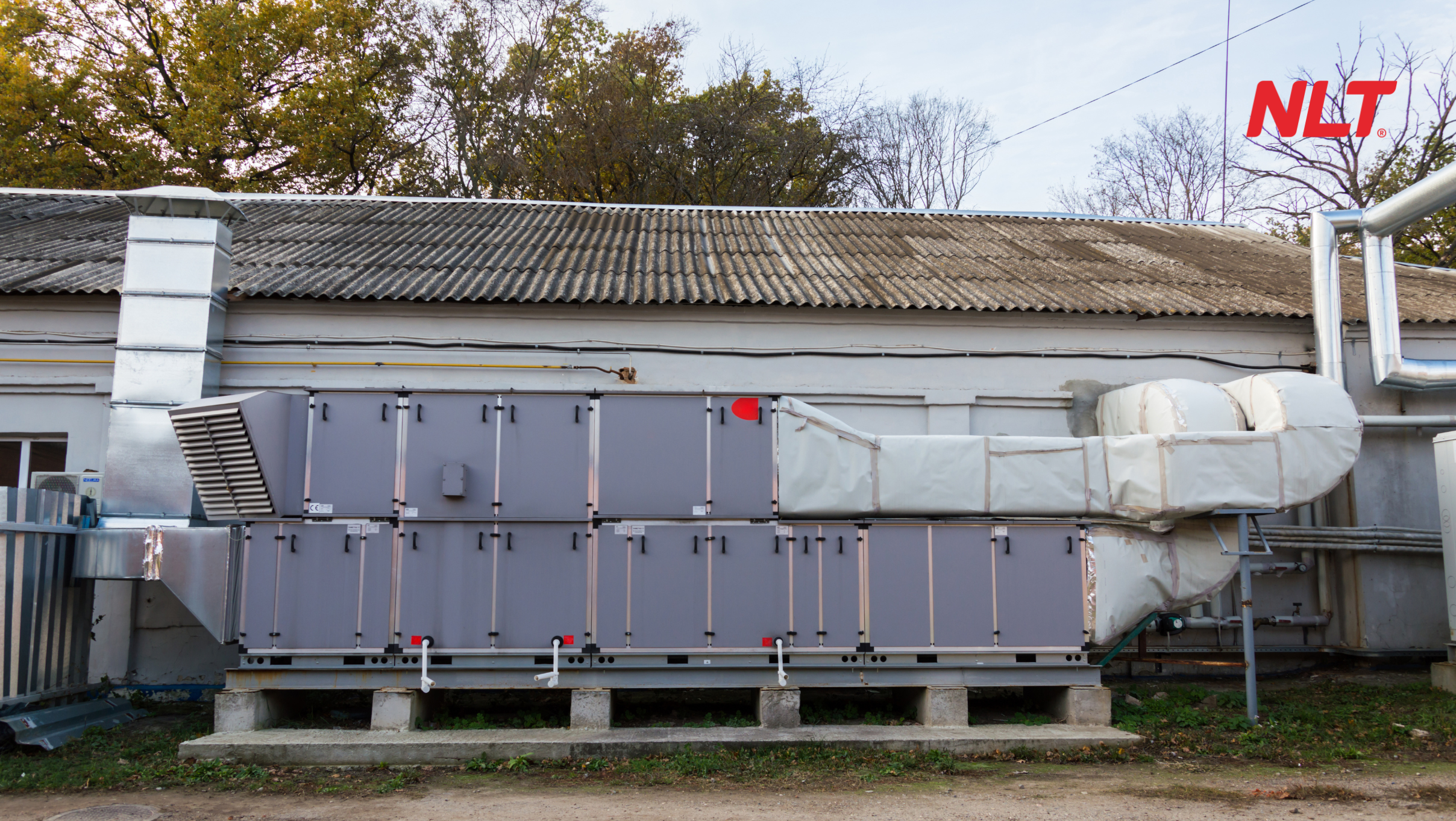

Hệ thống thông gió và điều hòa không khí
Hạng mục này thường được gọi chung là HVAC (Heating, Ventilation, Air Conditioning).
- Chức năng chính: điều tiết nhiệt độ, độ ẩm, lưu thông không khí, lọc bụi và duy trì chất lượng không khí trong các không gian như văn phòng, nhà xưởng, trung tâm thương mại.
- Thành phần phổ biến: AHU (Air Handling Unit), FCU (Fan-Coil Unit), Chiller, hệ thống VRF/VRV. Ví dụ: AHU xử lý gió và nhiệt lượng lớn; FCU công suất nhỏ hơn, thường lắp trực tiếp trong không gian; VRF có khả năng tiết kiệm năng lượng khi tải biến thiên.
- Lý do thiết kế quan trọng: Nếu thiết kế máy lớn quá thì chi phí đầu tư và vận hành sẽ tăng. Nếu lắp đặt không đúng, không có đường bảo trì, không có khả năng điều chỉnh tải thì hệ thống sẽ vận hành kém hiệu quả.
- Tip kỹ thuật: ưu tiên giải pháp thu hồi nhiệt, sử dụng VSD (Variable Speed Drive) cho quạt/bơm, đưa cảm biến IAQ (chất lượng không khí) để điều chỉnh lưu lượng gió theo nhu cầu thực tế.
Hệ thống cấp thoát nước
Gồm ba phân hệ: Hệ thống cấp nước, hệ thống thoát nước, và hệ thống xử lý nước thải.
Hệ thống cấp nước
- Chức năng: cấp nước sinh hoạt, sản xuất, chữa cháy.
- Thành phần: mạng ống chính – ống nhánh – van đóng mở – trạm bơm – bể chứa.
- Yêu cầu thiết kế: đảm bảo áp suất đủ, nguồn nước sạch theo tiêu chuẩn, bố trí hợp lý để giảm tổn thất áp lực, tránh lãng phí.
Hệ thống thoát nước
- Gồm: thoát nước mưa, thoát nước sinh hoạt, thoát nước thải công nghiệp hoặc đặc thù.
- Lưu ý: Nước mưa thường có thể thải trực tiếp nếu đủ điều kiện; nhưng nước thải sinh hoạt và công nghiệp phải xử lý trước khi thải ra môi trường để tránh nguy cơ ô nhiễm và vi phạm quy định môi trường.
Hệ thống xử lý nước thải
- Gồm 3 bước cơ bản: xử lý cơ học (lọc, tách bùn), xử lý hoá học (điều chỉnh pH, khử kim loại), xử lý sinh học (vi sinh vật phân huỷ chất hữu cơ).
- Lưu ý: thiết kế xử lý cần phù hợp với nguồn nước thải và mức xả; chí phí vận hành và bảo trì cần tính từ giai đoạn thiết kế.
Hệ thống điện
Hệ thống điện nặng
- Bao gồm: trạm biến áp, tủ điện trung/hạ thế, tủ phân phối, tiếp địa, chống sét, ổ cắm lực…
- Đây là trục xương sống của công trình – nếu nguồn điện yếu, mất điện hoặc thiết bị điện không đảm bảo thì toàn bộ hệ thống MEP khác không thể vận hành. Vì vậy thiết kế, thi công điện nặng phải tuân tiêu chuẩn quốc tế/việt nam (như IEC 60364) và phải có dự phòng, bảo vệ.
Hệ thống điện nhẹ
- Bao gồm: mạng LAN/Internet, hệ thống camera giám sát, intercom, access control, hệ thống PA, điện thoại…
- Mặc dù chiếm tỷ lệ nhỏ hơn so với điện nặng, nhưng hệ thống điện nhẹ lại ảnh hưởng lớn tới tiện nghi và trải nghiệm người dùng. Trong thời đại IoT/Smart Building, việc đầu tư điện nhẹ tốt giúp nâng giá trị công trình, giảm chi phí thay đổi sau này.
Hệ thống báo cháy và chữa cháy
- Hệ thống báo cháy: đầu báo khói/nhiệt, trung tâm báo cháy, loa – nút nhấn.
- Hệ thống chữa cháy: sprinkler, trụ nước, bơm chữa cháy, hệ thống khí, foam…
- Đây là hệ thống bắt buộc theo pháp luật, ảnh hưởng trực tiếp tới an toàn con người và tài sản. Thiết kế sai hoặc thi công kém có thể dẫn tới hậu quả lớn trong trường hợp cháy nổ. Việc bố trí phù hợp, kết nối với hệ thống thông báo – thoát nạn – PCCC rất quan trọng.

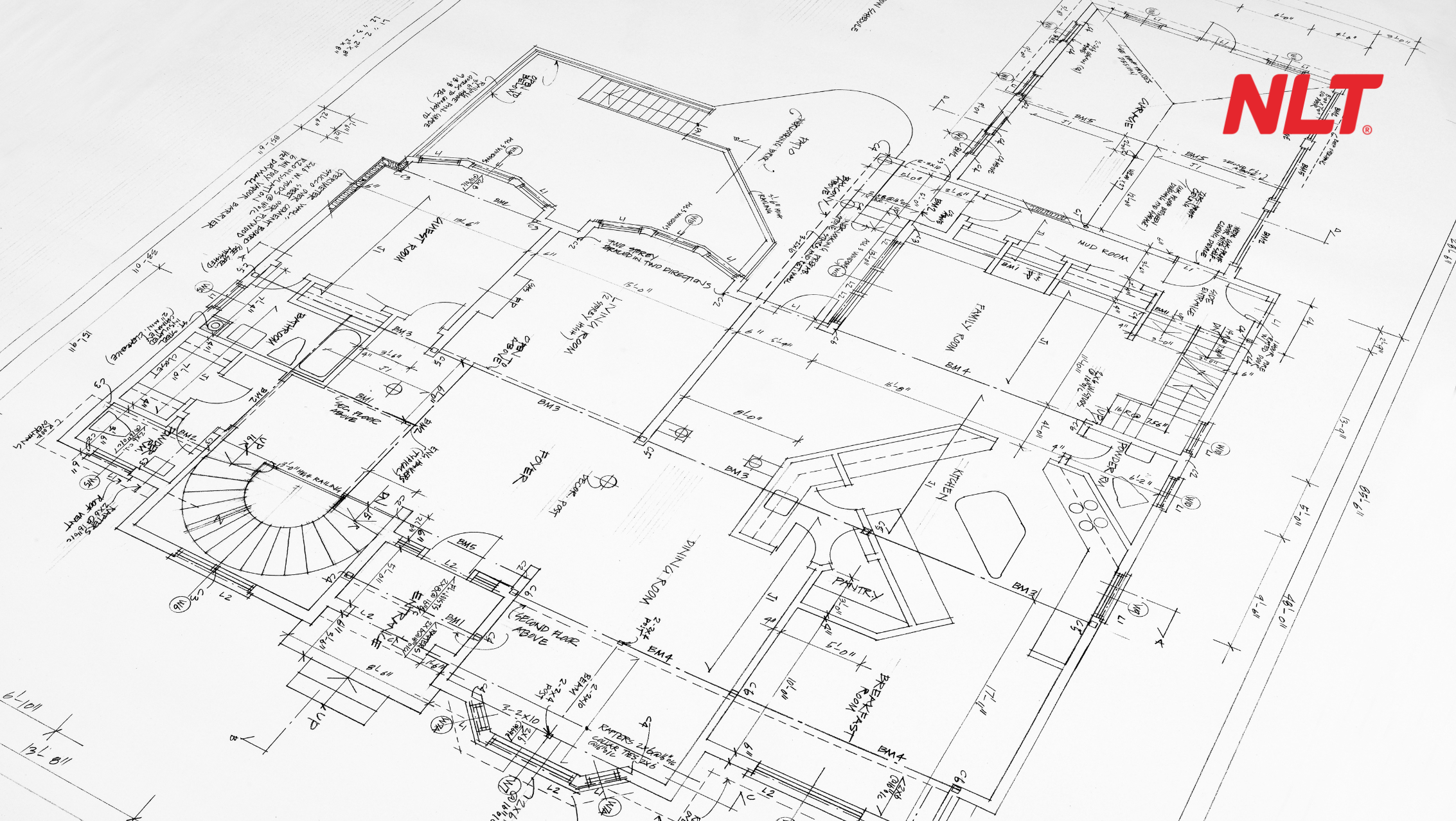

Các tiêu chuẩn trong thiết kế hệ thống MEP
Việc thiết kế hệ thống MEP không thể tùy ý mà phải tuân theo các tiêu chuẩn, quy chuẩn và thông số kỹ thuật rõ ràng để đảm bảo tính an toàn, hiệu quả và vận hành ổn định. Dưới đây là một số tiêu chuẩn lớn cần lưu ý:
- QCVN 06:2022/BXD – An toàn cháy cho nhà và công trình.
- ASHRAE 62.1 – Thông gió và chất lượng không khí trong nhà (IAQ) (tham khảo quốc tế).
- IEC 60364 – Lắp đặt điện hạ áp.
- QCVN 01-1:2018/BYT – Chất lượng nước sạch sinh hoạt.
- QCVN 14:2008/BTNMT – Nước thải sinh hoạt.
Khi thiết kế, cần lập ma trận tiêu chuẩn (ví dụ: công trình văn phòng khác bệnh viện khác; nhà xưởng khác trung tâm thương mại) để xác định tiêu chí thực hiện. Việc không tuân chuẩn có thể dẫn đến việc chỉnh sửa lớn khi nghiệm thu hoặc sử dụng, tăng chi phí.
7 lỗi thường gặp khiến hệ thống MEP đội chi phí

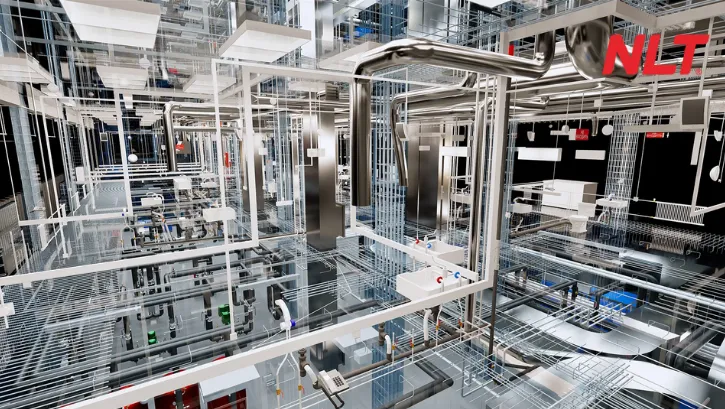

- Thiết kế thiếu phối hợp, không sử dụng BIM/ clash detection → dẫn đến chồng chéo ống, máng cáp, đục phá lại.
- Oversizing thiết bị (như máy chiller, bơm, UPS) → CAPEX và OPEX tăng, hiệu suất thực tế thấp.
- Thiếu đường bảo trì (service access), không chừa khoảng bảo trì thiết bị lớn → khi bảo trì phải phá sàn, trần.
- Không dự trữ cho mở rộng tương lai (tiền ống, tiền cáp, space tủ kỹ thuật) → khi mở rộng phải thay đổi thiết kế.
- Chọn vật liệu/ lọc/ thiết bị không phù hợp với môi trường (ăn mòn, bụi, độ ẩm cao) → tuổi thọ ngắn, chi phí thay thế tăng.
- Điều khiển phân mảnh, không tích hợp (không BMS/EMS) → khó tối ưu năng lượng, vận hành manh mún.
- Thiếu dữ liệu vận hành (không đo đếm, không logging) → không đánh giá được hiệu suất, khó cải thiện sau này.
Mỗi lỗi trên đều ảnh hưởng trực tiếp tới chi phí đầu tư và chi phí vận hành. Việc phòng tránh từ giai đoạn thiết kế có thể giúp tiết kiệm lớn.
Tips tối ưu chi phí vận hành hệ thống MEP
- Thiết kế đúng tải phần (partial-load) và ưu tiên thiết bị hiệu suất cao (COP/EER) hợp với thực tế vận hành.
- Sử dụng thông gió theo nhu cầu (DCV – Demand Controlled Ventilation) với cảm biến CO₂, VOC để giảm lưu lượng khi không cần thiết.
- Ứng dụng thu hồi nhiệt và free-cooling nếu điều kiện môi trường cho phép.
- Tích hợp BMS/EMS để theo dõi, điều khiển, cảnh báo vận hành không đúng thiết kế.
- Thực hiện bảo trì dự đoán (Predictive Maintenance) thay vì bảo trì định kỳ cứng – gắn cảm biến đo chênh áp lọc, rung động bơm/quạt, nhiệt độ còn lại.
- Thiết kế thủy lực & khí động tối ưu: cân bằng lưu lượng, đúng kích cỡ ống/ống gió để giảm tổn thất và chi phí điện.
- Chiếu sáng LED hiệu suất cao cùng sử dụng cảm biến hiện diện, ánh sáng tự nhiên để giảm tải hệ thống HVAC và điện.
Áp dụng các tips này giúp hệ thống MEP không những vận hành ổn định mà còn chi phí thấp hơn trong vòng đời công trình.
Sai lầm phổ biến khi làm hệ thống MEP
- Chạy theo giá rẻ CAPEX mà bỏ qua chi phí vận hành (OPEX) và vòng đời thiết bị.
- Thiếu tiêu chuẩn hóa – không chốt cấu kiện/ bản vẽ submittal ngay từ đầu → dẫn tới mỗi nhà thầu mỗi kiểu, khó nghiệm thu.
- Không đối chiếu pháp lý chuẩn (ví dụ QCVN, TCVN) từ đầu → có thể phải sửa lớn hoặc phạt hành chính.
- Bỏ qua bước Commissioning & đào tạo vận hành → thiết bị không đạt hiệu suất thiết kế, người vận hành không hiểu hết.
- Thiếu hồ sơ as-built & tài liệu O&M rõ ràng → khi bảo trì hoặc thay thiết bị không biết thông số chuẩn, phụ tùng thay thế khó chọn.
- Giao diện giữa các hệ (ví dụ điện ↔ cơ khí, ELV ↔ HVAC) không được quản lý tốt → lỗi tích hợp nhiều, gây chậm tiến độ hoặc phát sinh chi phí.
- Không tính đến rủi ro cung ứng & thay thế (ví dụ thiết bị nhập khẩu, lead-time dài) → khi cần thay sản phẩm gặp khó, phải thay đổi thiết kế.
Nhận diện và tránh những sai lầm trên giúp hệ thống MEP không chỉ “chính xác” trong thiết kế mà còn “bền vững” trong vận hành.
Hệ thống MEP là xương sống kỹ thuật của mọi công trình từ nhà ở, văn phòng, khách sạn, cho tới nhà xưởng, trung tâm thương mại. Thiết kế – thi công – vận hành hệ thống MEP đúng chuẩn giúp công trình vận hành trơn tru, tiết kiệm chi phí và an toàn. Ngược lại, nếu bỏ qua hoặc thực hiện sơ sài thì rủi ro và chi phí đội lên là rất lớn.
