Kiểm định lỗi phao đường thủy: Quy trình và tiêu chuẩn mới nhất

Hệ thống phao báo hiệu không chỉ đóng vai trò dẫn hướng mà còn là yếu tố đảm bảo an toàn sống còn trên các tuyến đường thủy nội địa. Chính vì vậy, việc kiểm định lỗi phao không đơn thuần là một thao tác kỹ thuật mà là bước bắt buộc trong quản lý, vận hành và duy trì độ tin cậy của hạ tầng báo hiệu. Bài viết này sẽ hướng dẫn chi tiết quy trình kiểm định lỗi phao báo hiệu đúng chuẩn kỹ thuật và theo đúng quy định pháp luật hiện hành, giúp các đơn vị quản lý vận hành chủ động phòng ngừa rủi ro và đáp ứng yêu cầu kiểm tra của cơ quan chức năng.

Kiểm định lỗi phao là gì và vì sao bắt buộc phải thực hiện?

Khái niệm kiểm định phao theo tiêu chuẩn ngành

Kiểm định lỗi phao là quy trình đánh giá tổng thể tình trạng kỹ thuật và chức năng hoạt động của phao báo hiệu đường thủy, nhằm xác định xem thiết bị có còn đáp ứng đúng thiết kế kỹ thuật, đúng vị trí lắp đặt và đảm bảo an toàn trong vận hành hay không. Quá trình này bao gồm việc kiểm tra trực quan, đo đạc thông số kỹ thuật và đối chiếu với tiêu chuẩn quốc gia đã được ban hành. Việc kiểm định có thể thực hiện định kỳ hoặc đột xuất, tuỳ theo yêu cầu quản lý luồng tuyến, tình trạng thời tiết hoặc sau khi có sự cố.

Mục đích kiểm định: An toàn – Pháp lý – Quản lý vận hành

Mục tiêu của công tác kiểm định lỗi phao không chỉ là đảm bảo thiết bị còn hoạt động bình thường, mà còn nhằm:

• Đảm bảo an toàn hàng hải: Tránh tình trạng phao sai vị trí, mất tín hiệu, gây nhầm lẫn cho tàu thuyền, đặc biệt trong điều kiện đêm, sương mù hoặc tầm nhìn hạn chế.
• Tuân thủ pháp lý: Là yêu cầu bắt buộc theo Luật Giao thông đường thủy nội địa, Thông tư của Bộ GTVT và các quy chuẩn kỹ thuật hiện hành.
• Quản lý hiệu quả vận hành: Giúp đơn vị quản lý nắm được tuổi thọ thiết bị, lên kế hoạch bảo trì, thay thế hợp lý, và đảm bảo cơ sở dữ liệu vận hành được cập nhật đầy đủ, chính xác.

Căn cứ pháp lý bắt buộc kiểm định theo Thông tư và QCVN

Việc kiểm định lỗi phao được quy định rõ trong:

• Thông tư số 77/2014/TT-BGTVT ban hành ngày 19/12/2014 của Bộ Giao thông Vận tải, quy định về quản lý, khai thác và bảo trì hệ thống báo hiệu đường thủy nội địa.
• Luật Giao thông đường thủy nội địa số 23/2004/QH11, sửa đổi, bổ sung năm 2014, Điều 13 và Điều 16 quy định rõ trách nhiệm kiểm tra, bảo trì, đảm bảo an toàn công trình báo hiệu.
• QCVN 39:2011/BGTVT – Quy chuẩn kỹ thuật quốc gia về báo hiệu đường thủy nội địa: quy định cụ thể về tiêu chuẩn hình dáng, màu sắc, đèn tín hiệu, khả năng chống chịu môi trường và yêu cầu kỹ thuật bắt buộc đối với từng loại phao.

Những văn bản này là cơ sở pháp lý buộc các đơn vị vận hành phải kiểm định đúng định kỳ, báo cáo kết quả và chịu trách nhiệm nếu không thực hiện đầy đủ hoặc cố tình bỏ qua.

>> Xem thêm: Hướng dẫn chi tiết cách kiểm tra và phát hiện lỗi phao đường thủy

Ai được phép kiểm định lỗi phao báo hiệu?

Cơ quan có thẩm quyền kiểm định (Chi cục, Sở GTVT, Cục Đường thủy)

Theo quy định tại Điều 10 và Điều 16 của Thông tư 77/2014/TT-BGTVT, các cơ quan có thẩm quyền kiểm định lỗi phao và giám sát hệ thống báo hiệu đường thủy nội địa bao gồm:

• Cục Đường thủy nội địa Việt Nam: Quản lý, chỉ đạo, kiểm tra hệ thống báo hiệu trên các tuyến đường thủy nội địa quốc gia.
• Chi cục Đường thủy nội địa khu vực: Thực hiện kiểm tra hiện trường, kiểm định kỹ thuật định kỳ và xác minh kết quả bảo trì phao tại các tuyến thuộc phạm vi phụ trách.
• Sở Giao thông Vận tải các tỉnh/thành: Quản lý và kiểm định hệ thống báo hiệu trên tuyến đường thủy địa phương; phê duyệt kế hoạch kiểm tra, thay thế, bảo trì phao.

Các đơn vị trên có quyền lập biên bản, yêu cầu sửa chữa, đề xuất thay thế hoặc tạm dừng khai thác thiết bị không đạt yêu cầu kỹ thuật.

Trách nhiệm của đơn vị quản lý vận hành

Đơn vị vận hành (thường là doanh nghiệp được giao quản lý luồng tuyến, nhà thầu bảo trì hoặc tổ chức khai thác cảng, bến…) có trách nhiệm:

• Tổ chức kiểm tra, tự đánh giá chất lượng phao theo định kỳ đã được phê duyệt.
• Báo cáo đầy đủ các lỗi phát hiện trong quá trình khai thác, đặc biệt sau thiên tai, va chạm hoặc sự cố bất thường.
• Phối hợp với cơ quan chức năng để kiểm định hiện trường, cung cấp hồ sơ kỹ thuật gốc và thực hiện đầy đủ yêu cầu của đoàn kiểm định.
• Lưu trữ kết quả kiểm định và cập nhật vào phần mềm quản lý báo hiệu (nếu có triển khai).

Không được phép tự ý sửa chữa, thay đổi thông số kỹ thuật của phao nếu chưa được chấp thuận bằng văn bản từ cơ quan quản lý tuyến.

Quy định về kiểm định định kỳ và kiểm định bất thường

Theo Thông tư 77/2014/TT-BGTVT, việc kiểm định lỗi phao báo hiệu được thực hiện theo hai hình thức chính:

• Kiểm định định kỳ: Thực hiện tối thiểu 1 lần/năm, đối với toàn bộ hệ thống phao thuộc phạm vi quản lý. Các nội dung kiểm tra gồm: vị trí lắp đặt, chức năng tín hiệu đèn, độ nổi, kết cấu chịu lực, thiết bị định vị và trạng thái vật lý tổng thể.
• Kiểm định bất thường: Bắt buộc triển khai khi:
  • Sau thiên tai, bão lũ hoặc va chạm nghiêm trọng.
  • Có sự cố mất tín hiệu, sai định vị hoặc nhận được phản ánh từ phương tiện vận tải.
  • Khi có thay đổi thiết kế luồng tuyến, quy hoạch lại vị trí phao.

Kết quả kiểm định là cơ sở pháp lý duy nhất để quyết định việc giữ nguyên, sửa chữa hoặc thay thế phao. Mọi sai sót phát sinh do không kiểm định lỗi phao đúng quy định sẽ được quy trách nhiệm rõ ràng.

Quy trình kiểm định lỗi phao theo chuẩn kỹ thuật

Quy trình kiểm định lỗi phao cần tuân thủ đúng QCVN 39:2011/BGTVT và được thực hiện theo hướng dẫn của Cục Đường thủy nội địa Việt Nam. Dưới đây là quy trình chuẩn đã được các Chi cục triển khai thực tế:

Chuẩn bị hồ sơ và lịch trình kiểm định

Trước khi tiến hành kiểm định hiện trường, đơn vị vận hành phải chuẩn bị:

• Hồ sơ thiết kế ban đầu của từng phao (vị trí, toạ độ, loại đèn, thông số kỹ thuật).
• Bản đồ luồng tuyến và dữ liệu giám sát từ xa (nếu có).
• Kế hoạch kiểm định được cơ quan quản lý phê duyệt, bao gồm thời gian, địa điểm và nhân sự tham gia.

Đơn vị kiểm định có thể là Chi cục Đường thủy khu vực hoặc tổ kiểm định được ủy quyền bởi Cục ĐTNĐ Việt Nam.

Kiểm tra hiện trạng ngoài thực địa

Tiến hành khảo sát trực tiếp tại vị trí phao, bằng tàu kiểm tra hoặc drone:

• Đối chiếu vị trí thực tế với tọa độ GPS gốc.
• Quan sát hình dáng, màu sắc, trạng thái nổi, nghiêng, trôi hoặc vật lý bất thường.
• Ghi nhận dấu hiệu hư hỏng, ăn mòn, mất đèn, lệch vị trí hoặc mất phản quang.

Mọi quan sát phải được chụp ảnh, ghi hình và đánh số mã phao tương ứng để xác minh sau.

Đo kiểm kỹ thuật và so sánh với thiết kế gốc

Sử dụng thiết bị chuyên dụng để đo đạc:

• Điện áp và công suất đèn LED (kiểm tra cường độ sáng, tần số chớp).
• Dung lượng pin lưu trữ, tình trạng tấm pin mặt trời.
• Tín hiệu định vị GPS, độ trễ và sai lệch toạ độ thực tế.
• Kiểm tra mức độ ăn mòn kim loại, độ kín nước của thân phao, độ bám chắc của hệ thống neo.

Dữ liệu đo kiểm được đối chiếu với hồ sơ thiết kế gốc và tiêu chuẩn của QCVN 39:2011/BGTVT.

Ghi nhận lỗi, lập biên bản và phân loại mức độ

Toàn bộ lỗi kỹ thuật phát hiện phải được ghi rõ vào biên bản kiểm định hiện trường, kèm:

• Tên tuyến, mã số phao
• Loại lỗi: nhẹ – trung bình – nghiêm trọng
• Mô tả chi tiết lỗi và ảnh minh họa
• Đánh giá ảnh hưởng tới luồng tuyến, an toàn giao thông

Phân loại lỗi giúp ưu tiên xử lý và phân định trách nhiệm rõ ràng.

Đề xuất xử lý và cập nhật hệ thống theo kết quả kiểm định

Sau khi hoàn tất kiểm định:

• Đơn vị kiểm định lập báo cáo gửi cơ quan chủ quản tuyến.
• Đề xuất biện pháp xử lý: sửa chữa, thay thế hoặc theo dõi thêm.
• Cập nhật tình trạng phao vào phần mềm quản lý báo hiệu, bản đồ số GIS, hồ sơ kỹ thuật của tuyến.

Việc cập nhật giúp theo dõi lịch sử vận hành, lập kế hoạch ngân sách và đảm bảo dữ liệu minh bạch khi kiểm tra lỗi phao.

Tiêu chuẩn kỹ thuật được sử dụng khi kiểm định

QCVN 39:2011/BGTVT – Quy chuẩn quốc gia

QCVN 39:2011/BGTVT là quy chuẩn kỹ thuật quốc gia về hệ thống báo hiệu đường thủy nội địa, do Bộ Giao thông Vận tải ban hành. Đây là cơ sở pháp lý quan trọng nhất trong quá trình kiểm định phao, quy định chi tiết:

• Kích thước, hình dáng và màu sắc chuẩn của từng loại phao
• Tần suất và cường độ chớp của đèn tín hiệu, theo từng loại luồng và cấp đường thủy
• Yêu cầu về vật liệu chịu lực, độ nổi, khả năng chống ăn mòn, độ kín nước của thân phao
• Sai số vị trí lắp đặt, độ sai lệch cho phép trong định vị GPS

Trong mọi trường hợp kiểm định, kết quả đo kiểm kỹ thuật đều phải được đối chiếu với QCVN 39, không được dựa trên kinh nghiệm cảm tính.

Quy trình nội bộ từng tuyến và phần mềm quản lý GIS

Bên cạnh tiêu chuẩn quốc gia, mỗi tuyến đường thủy hoặc hệ thống cảng, bến thường có quy trình nội bộ riêng do đơn vị quản lý xây dựng, nhằm phù hợp với thực tế địa hình, mật độ phương tiện và đặc điểm thủy văn.

Nhiều đơn vị đã triển khai phần mềm quản lý GIS tích hợp kiểm định phao, cho phép:

• Định vị toạ độ thực tế của từng phao và cảnh báo khi lệch khỏi vị trí gốc
• Ghi nhận thời gian, tình trạng, lịch sử bảo trì và kiểm định của mỗi phao
• Xuất dữ liệu kiểm định nhanh chóng theo mẫu biểu tiêu chuẩn

Ứng dụng GIS giúp minh bạch hóa quản lý, tránh bỏ sót phao không đạt chuẩn và giảm chi phí nhân lực kiểm tra thủ công.

Các mẫu biểu, biên bản kiểm định và báo cáo hiện trường

Trong quá trình kiểm định lỗi phao, các biểu mẫu bắt buộc sử dụng gồm:

• Biên bản kiểm định kỹ thuật hiện trường: gồm vị trí, mô tả lỗi, hình ảnh, chữ ký kiểm định viên.
• Phiếu đo kiểm chi tiết: ghi các chỉ số như điện áp, GPS, độ nghiêng, độ ăn mòn…
• Báo cáo tổng hợp kiểm định tuyến: thống kê số lượng phao đạt – không đạt, phân loại lỗi và kiến nghị xử lý.

Các biểu mẫu này thường được thống nhất theo hướng dẫn của Chi cục Đường thủy khu vực hoặc ban hành dưới dạng mẫu chung từ Cục Đường thủy nội địa Việt Nam.

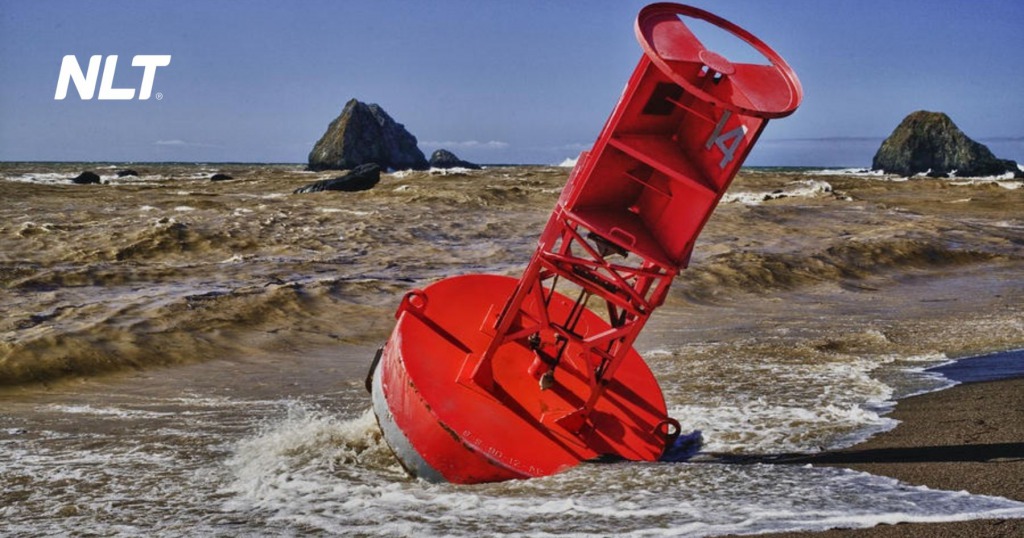

Lỗi nào được phép tự khắc phục, lỗi nào phải thay mới?

Các lỗi có thể khắc phục tại chỗ

Một số lỗi nhỏ có thể xử lý trực tiếp ngay tại hiện trường bởi tổ bảo trì đã được đào tạo:

• Đèn tín hiệu lệch nhịp chớp do lỗi bộ điều khiển
• Pin xuống cấp nhẹ nhưng chưa mất nguồn hoàn toàn
• Phao lệch vị trí dưới 5 mét do tác động dòng chảy
• Bám rêu, cặn bẩn ở tấm pin mặt trời hoặc cảm biến ánh sáng

Việc khắc phục tại chỗ cần có biên bản xác nhận, hình ảnh trước – sau và cập nhật dữ liệu vào hệ thống quản lý.

Các lỗi bắt buộc lập kế hoạch thay thế

Theo QCVN 39 và hướng dẫn của Cục ĐTNĐ, các lỗi nghiêm trọng dưới đây không được sửa chữa tạm thời, mà phải thay mới hoặc gia cố toàn bộ:

• Thân phao nứt, rò nước, mất cân bằng nghiêm trọng
• Đèn hư hỏng toàn phần, không khôi phục được tín hiệu
• Thiết bị GPS mất định vị vĩnh viễn hoặc sai số quá 20m
• Kết cấu kim loại bị ăn mòn, rỉ sét, gãy khớp nối

Trong trường hợp này, đơn vị vận hành phải báo cáo bằng văn bản cho cơ quan có thẩm quyền để lập kế hoạch thay thế theo đúng quy trình.

Trách nhiệm nghiệm thu và ghi nhận kết quả sau sửa chữa

Mọi hoạt động sửa chữa, thay thế phao dù là nhỏ đều phải được nghiệm thu kỹ thuật, do đơn vị kiểm định hoặc quản lý tuyến thực hiện. Sau nghiệm thu:

• Biên bản nghiệm thu được lập, lưu vào hồ sơ kỹ thuật
• Tình trạng phao được cập nhật trên bản đồ số hoặc phần mềm nội bộ
• Đơn vị bảo trì chịu trách nhiệm hoàn toàn nếu lỗi tái phát sau nghiệm thu

Việc ghi nhận đúng, đủ giúp tránh tranh chấp trách nhiệm khi có sự cố liên quan đến báo hiệu.

Những lưu ý khi thực hiện kiểm định phao ngoài thực địa

Trang bị bảo hộ và thiết bị chuyên dụng

Nhân sự kiểm định cần được trang bị đầy đủ:

• Áo phao, giày chống trượt, găng tay cao su
• Máy đo GPS, điện áp, thiết bị đo ánh sáng đèn LED
• Camera ghi hình hiện trường và thiết bị đo nghiêng – lệch

Ngoài ra, cần có tàu công tác chuyên dụng hoặc xuồng kiểm tra, đảm bảo ổn định trong mọi điều kiện thủy văn.

Kỹ năng thao tác trên mặt nước và ứng phó khẩn cấp

Việc kiểm định lỗi phao diễn ra trên sông, kênh hoặc luồng hẹp nên đòi hỏi kỹ năng cao:

• Tiếp cận phao an toàn, tránh va chạm hoặc làm lệch vị trí
• Xử lý tình huống khẩn cấp như gió lớn, tàu qua lại hoặc mất thăng bằng
• Giao tiếp hiệu quả giữa các thành viên tổ kiểm tra, đảm bảo hỗ trợ kịp thời khi có sự cố

Nhân sự không được huấn luyện hoặc không có chứng chỉ an toàn thủy nội địa không được phép tham gia thực địa.

Kết luận

Kiểm định lỗi phao báo hiệu đường thủy không đơn thuần là một thủ tục kỹ thuật mà là bước then chốt trong chuỗi quy trình đảm bảo an toàn giao thông thủy, tuân thủ pháp lý và duy trì hiệu quả vận hành hạ tầng. Một hệ thống báo hiệu đạt chuẩn không chỉ giúp tàu thuyền di chuyển đúng hướng mà còn giảm thiểu rủi ro va chạm, đặc biệt trong điều kiện tầm nhìn kém. Thực hiện kiểm định đúng chu kỳ, đúng quy chuẩn và có sự phối hợp chặt chẽ giữa các bên từ đơn vị vận hành, bảo trì đến cơ quan quản lý nhà nước là nền tảng để quản lý giao thông thủy hiện đại, minh bạch và an toàn.
